Regolazione intelligente Smartcomfort

Impianti Radianti

Risparmio energetico verso classe A

Optimum start / stop: il comfort su misura

Autoriconoscimento del locale sfavorito

Pensato e costruito in Italia

Tutto il benessere a portata di mano

La soluzione integrata

Smartcontrol

Smartpoint

Smartpoint scatola tonda

Smartpoint wireless

Smartbase

Smartair

Smartpoint ext

Dal 1984 Eurotherm spa è specialista di impianti radianti di riscaldamento e raffrescamento ad elevata efficienza energetica.
L’azienda, tra le prime imprese in Europa a credere nelle potenzialità del settore, ha da sempre puntato sulla qualità di prodotti e servizi, e sulla continua innovazione di tecnologie e materiali, con il risultato di offrire una gamma molto ampia di sistemi e regolazioni all’avanguardia che rendono attive tutte le superfici: pavimento, ma anche soffitto e pareti diventano così invisibili e silenziosi strumenti di comfort indoor. Al centro della filosofia Eurotherm è il concetto di comfort efficiente, che mira a soddisfare ogni esigenza con soluzioni su misura di grande versatilità d‘applicazione, capaci di operare sia in riscaldamento sia in raffrescamento, senza interruzioni per 365 giorni all’anno.

Sistema di regolazione ottimizzato per l’impianto radiante. Con un’unica interfaccia-utente touch screen gestisce riscaldamento, raffrescamento, controllo umidità e ricambio aria

	Benvenuti a casa
	Il comfort nelle sue varie accezioni è il protagonista della vita moderna. Stare bene in ogni ambiente dove percepisco il clima “giusto” per la stagione, ed uniforme in ogni angolo è un po’ come sentirsi a casa propria. Smartcomfort, é un sistema di regolazione intelligente ottimizzato per l’impianto radiante che riesce a gestire i consumi energetici e al tempo stesso a garantire sempre le condizioni di comfort più appropriate al passo delle stagioni.

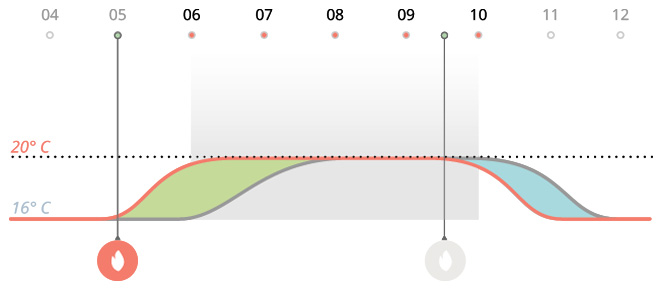

Per avere il comfort all’ora voluta dall’utente, la centralina stabilisce l’avvio e lo spegnimento dell’impianto in funzione dell’inerzia rilevata per la singola stanza. Grazie a questa funzione “Optimum start/stop” si raggiunge la temperatura impostata esattamente nel momento desiderato, riducendo inutili sprechi di energia e conseguente discomfort dell’utente: è
a tutti gli effetti una gestione efficiente!

Regolazione Smarcomfort

Regolazione tradizionale

COMFORT
OTTIMIZZATO

RISPARMIO
ENERGETICO

Per avere il comfort all’ora voluta dall’utente, la centralina stabilisce l’avvio e lo spegnimento dell’impianto in funzione dell’inerzia rilevata per la singola stanza.Così facendo si raggiunge la temperatura impostata esattamente nel momento desiderato, riducendo inutili sprechi di energia e conseguente discomfort dell’utente: è appunto una gestione ottimizzata.

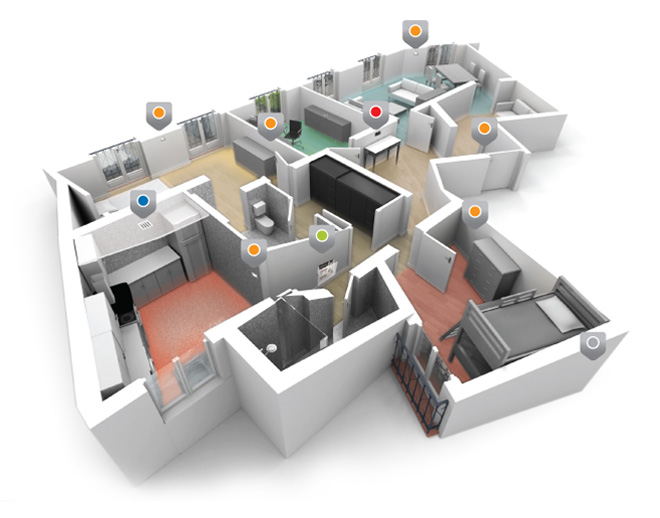

Ogni ambiente è unico e differente per caratteristiche ed esigenze energetiche.
La centralina riconosce il locale con la maggiore richiesta di energia, impostando automaticamente i parametri dell’impianto per soddisfarla. Inoltre al variare delle condizioni climatiche ridefinisce in tempo reale il locale che risulta sfavorito, aspetto essenziale in una regolazione che gestisce impianti in caldo/freddo

Grazie al know-how orientato verso la creazione di nuovetecnologie dedicate alla gestione e al miglioramento del benessere ambientale, Eurotherm ha creato Smartcomfort un sistema interamente sviluppato e prodotto in Italia.

Monitorare e regolare in tempo reale il comfort domestico, stanza per stanza, sfiorando semplicemente il display del proprio smartphone, comodamente seduti sul divano del proprio appartamento.
Oggi è possibile grazie all’applicazione (Apple iOS e Android) che Eurotherm ha sviluppato e dedicato al proprio sistema di regolazione smartcomfort.

Attraverso il sistema smartcomfort coordinato ed integrato di strumentazioni all’avanguardia è possibile gestire e controllare in un’unica soluzione:

riscaldamento + raffrescamento + ricambio aria

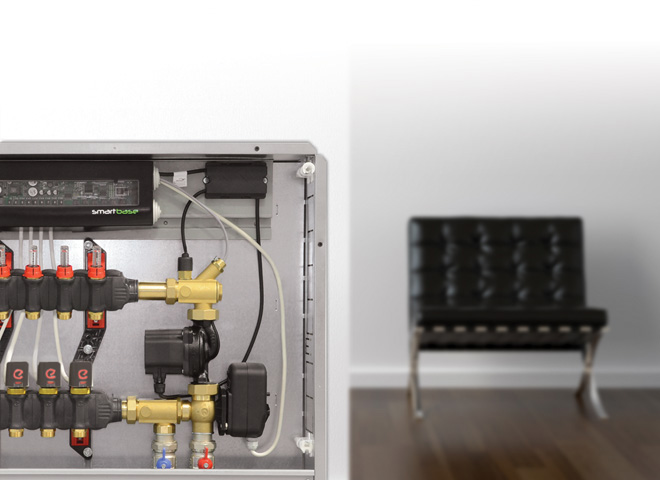

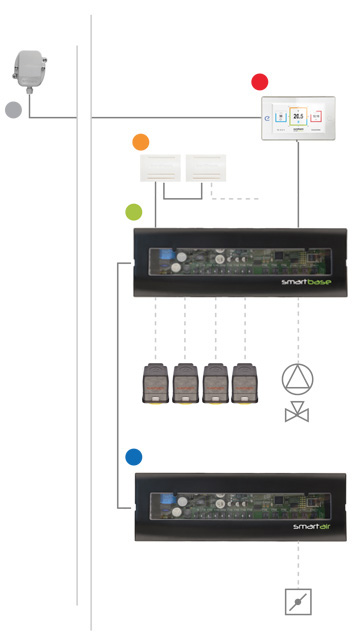

Come in un perfetto gioco di squadra, il display Smartcontrol comunica con un “cervello” elettronico di ultima generazione (Smartbase) collocato nella cassetta di distribuzione oppure nel quadro elettrico. A sua volta questo riceve impulsi e informazioni selettive da un numero di termostati/umidostati connessi in Bus chiamati Smartpoint, collocati in ciascuna stanza. La perfetta integrazione con il trattamento aria come deuclima-VMC, VMC ed Ecoclima DCA, nella funzione di raffrescamento mantiene la soglia di umidità controllata e garantisce il ricambio d’aria.

	Unità di comando con display touch screen di gestione della regolazione climatica.
	Sonda ambiente di temperatura / umidità o sola temperatura da posizionare in ogni ambiente trattato dall’impianto radiante.
	Modulo attuatore della parte idraulica dell’impianto radiante.
	Modulo attuatore in grado di gestire la Ecoclima DCA in deumidificazione, raffrescamento e ricambio d’aria, separatamente.
	Sonda esterna di temperatura / umidità posizionata sul lato nord dell’edificio.

Il comfort tutto l’annoIl comfort radiante non conosce interruzioni, ti accompagna silenzioso e invisibile in in ogni stagione.

I comandi della centralina digitale servono alla supervisione dell’impianto ed alla gestione congiunta della temperatura e dell’umidità. Bastano pochi e semplici gesti per impostare le proprie condizioni di comfort, in qualsiasi momento dell’anno, stanza per stanza.

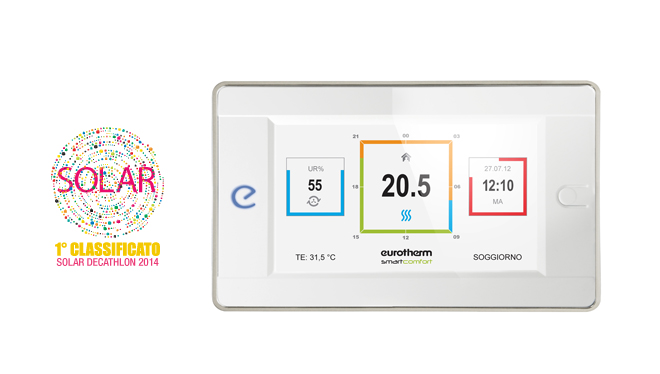

Interfaccia intuitiva

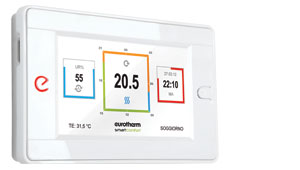

Nell’era della tecnologia Smart, il display della centralina digitale diventa un touchscreen a colori retroilluminato, che permette una gestione centralizzata del comfort prendendo in considerazione ogni singolo ambiente, e l’impiantonel suo insieme.

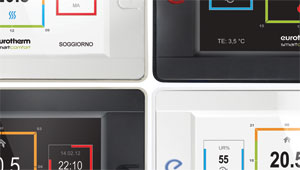

		4 modelli per un design eclusivo Il design innovativo e accattivante è al servizio di un utilizzo del tutto semplice ed intuitivo. Smartcontrol è disponibile in due colori bianco e nero, con o senza cornice cromata. La grafica elegante aggiunge un tocco di design ad ogni ambiente.


nero \| nero	nero \| cromo	bianco \| bianco	bianco \| cromo

Le funzioni

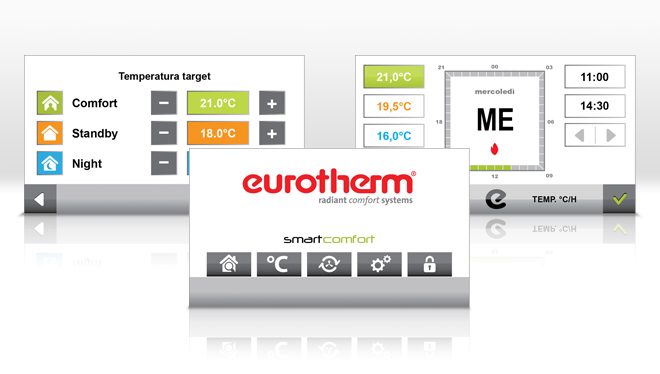

Per attivare la centralina Smartcomfort basta sfiorare la superficie del display: appaiono subito le icone di comando che consentono di visualizzare i dati di tutti gli ambienti, e di attivare la funzione di blocco delle impostazioni una volta stabiliti i parametri desiderati.

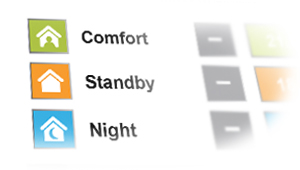

Le icone di comando permettono una gestione semplice ed intuitiva del sistema integrato Smartcomfort. Il settaggio delle temperature personali di comfort e delle fasce orarie di funzionamento è davvero a misura di utente!

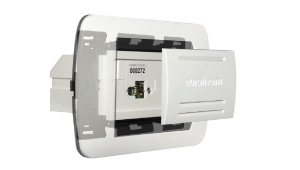

Il sensore di temperatura
e umidità ambientaleStrumento fondamentale del sistema Smartcomfort, rileva le condizioni ambientali stanza per stanza. Sonda ambiente cieca di temperatura/umidità o sola temperatura da posizionare in ogni ambiente trattato dall’impianto radiante e da collegare via bus alla Smartbase. La Smartpoint viene fornita con due cover colorati: bianco e nero.

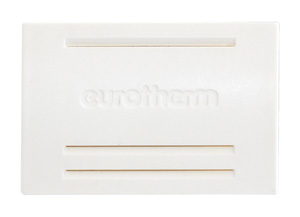

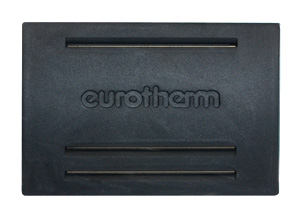

smartpoint con cover bianca		smartpoint con cover nera

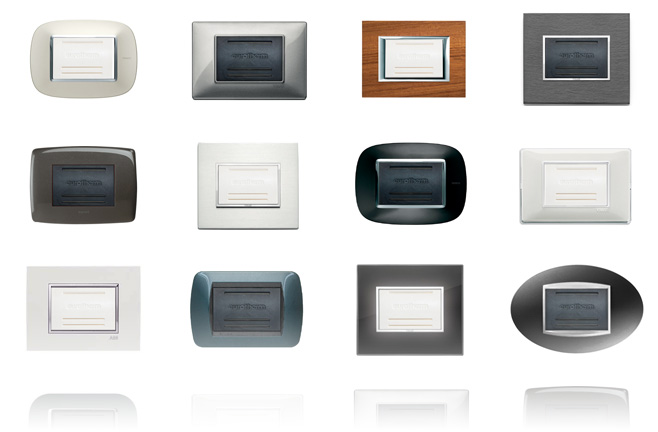

Smartpoint con stile*

* compatibile con le seguenti placche: Bticino serie Living International, Light, Light tech, Magic, Matix Vimar serie Idea, Plana, Eikon Legrand serie Cross, Vela Quadra, Vela Tonda Gewiss serie Playbus Siemens serie Delta Futura, Delta Geo.

Sensore ambiente temperatura umidità smartpoint scatola tonda

Il sensore di temperatura
e umidità ambientale compatibile con le scotole elettriche portafrutti tondeStrumento fondamentale del sistema Smartcomfort, rileva le condizioni ambientali stanza per stanza. Sempre più il sistema costruttivo a secco, come quello che ha come materiale principale il cartongesso, può costituire un modo semplice, economico, veloce e pulito di suddividere un ambiente in più aree funzionali. Inoltre, grazie all’intercapedine il passaggio dell’impianto idrico/elettrico, diventa semplice e veloce compreso un eventuale intervento di manutenzione o riparazione. Per questo motivo Eurotherm ha sviluppato questo prodotto che permette d’inserire lo smartpoint nelle scatole elettriche portafrutti (tondi) per pareti e strutture in cartongesso.

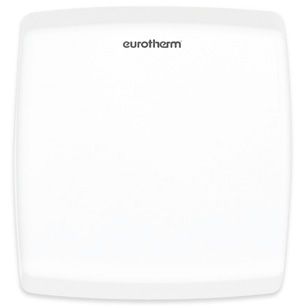

Il sensore di temperatura

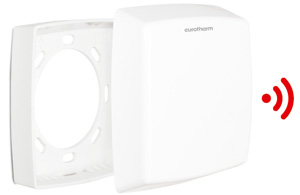

e umidità ambientale WIRELESSStrumento fondamentale del sistema Smartcomfort, rileva le condizioni ambientali stanza per stanza. Sonda ambiente wireless per la misura di temperatura/
umidità o sola temperatura, da posizionare in ogni ambiente trattato dall’impianto radiante e comunicante con la smart base attraverso l’innovativa soluzione tecnica basata sul protocollo “LoRa”, in grado di incrementare notevolmente la portata e ridurre al minimo le interferenze. In campo libero la distanza minima raggiunta dal segnale è di qualche km. I sensori Smart Point Wireless inviano dati al sistema solo quando rilevano variazioni apprezzabili delle grandezze da essi misurate, riducendo al minimo il numero di trasmissioni e allungando di conseguenza la vita della batteria. Ad una elevata affidabilità del segnale trasmesso si accompagna quindi un elevato risparmio energetico.

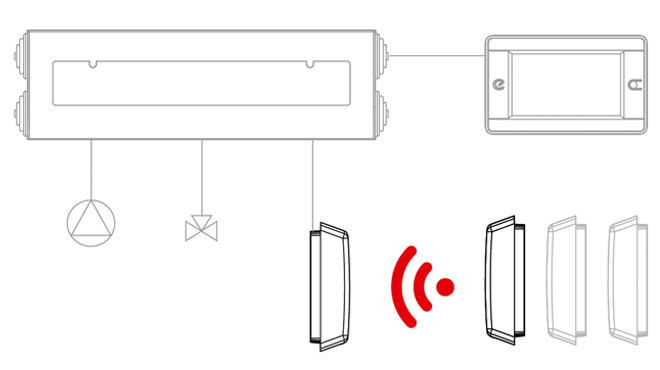

I dati dei sensori Smart Point Wireless vengono ricevuti direttamente dal dispositivo “concentratore”, anch’esso completo di funzioni per la misura di temperatura / umidità, che a sua volta li trasferisce, via bus, alla Smart base.

1 access point T/U + 7 smartpoint T o T/U
1 access point BRIDGE + 8 smartpoint T o T/U

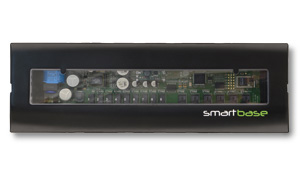

L’anima della regolazione

E’ il dispositivo di ultima generazione che gestisce tutti gli elementi del sistema in un perfetto gioco di squadra.

Modulo attuatore della parte idraulica dell’impianto radiante, è in grado di gestire fino ad un massimo di 8 ambienti, bagni esclusi. La Smartbase provvede all’apertura/chiusura degli attuatori (testine) elettrotermici fino ad un massimo di 20 (limite di sicurezza della elettronica), all’apertura/ chiusura della valvola miscelatrice, all’accensione/spegnimento della pompa di circolazione e sovrintende a tutti gli altri comandi.

La gestione del trattamento aria

Respirare aria salubre, filtrata e deumidificata è un aspetto importante del benessere abitativo.

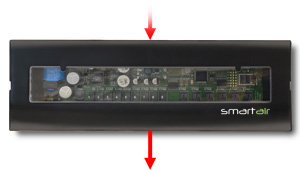

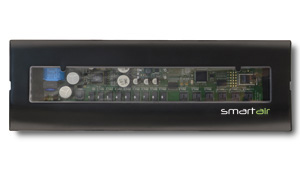

Per questo motivo Eurotherm ha sviluppato dei sistemi per il trattamento dell’aria ottimizzati per gli impianti radianti, che giocano un ruolo determinante soprattutto nella stagione estiva. Smartair è un modulo attuatore in grado di gestire il trattamento aria come il deuclima-VMC, VMC ed Ecoclima DCA in deumidificazione, raffrescamento e ricambio d’aria, separatamente. Provvede inoltre all’apertura/chiusura delle serrande nei diversi ambienti.

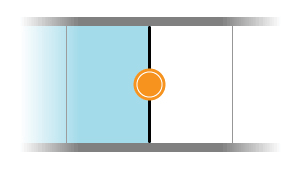

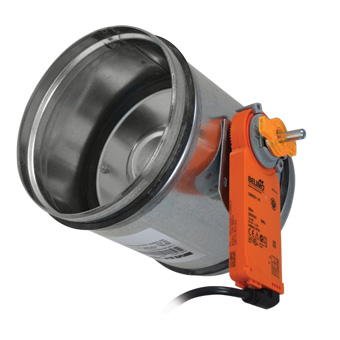

Con l’ausilio di smartair è possibile “dialogare” con il deu-cliamtizzatore e allo stesso tempo controllare l’apertura e la chiusura delle serrande motorizzate.

Fuori che tempo fa?

Le percezioni di comfort indoor sono influenzate anche dalle condizioni atmosferiche esterne.

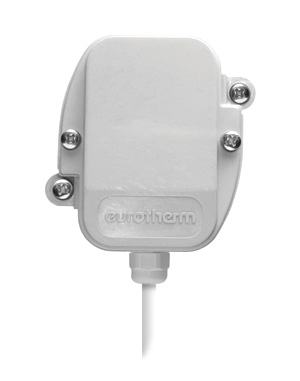

La sonda esterna, posizionata sempre sul lato nord dell’edificio, permette di monitorare in tempo reale le condizioni atmosferiche (temperatura/umidità) esterne. Grazie ai parametri inviati dalla sonda alla centralina smartcontrol, vengono ottimizzati i valori di comfort interni.

deuclima-VMC
senza compressore

deuclima-VMC
con compressore

deu-rec
450 S

deuclima-VMC
300 V | 500 V

VMC
120 V | 240 V

ecoclima DCA
